Esztergatokmány, öntvényházas DIN 6350 2M2 TOS 243809 IUG Standard

E - illesztési átmérő
F - rögzítés osztóköre
G - hátsó rögzítési pontok száma és ezek méretei
S - illesztés mélysége
T - tokmány szélessége
R - áteresztési átmérő


Termék bemutatása

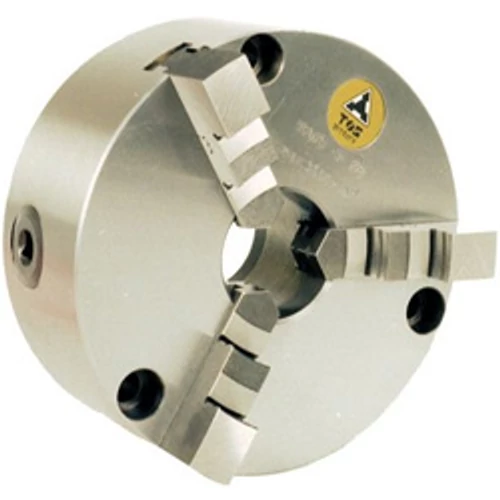

A TOS 243809 IUG Standard 2M2 univerzális önközpontosító esztergatokmány, amelyet hagyományos és CNC esztergákhoz fejlesztettek. Az öntvényházas kivitel nagy merevséget biztosít, miközben a precízen megmunkált spiráltárcsa egyenletes szorítóerőt és ismételhető befogási pontosságot nyújt.

A 2M2 Standard kivitel normál futáspontosságú ipari változat, amely kiváló választás általános forgácsolási műveletekhez. A tokmány homlokról és hátulról egyaránt rögzíthető, így különböző gépkialakításokhoz is egyszerűen illeszthető. A szállítási csomag belső és külső keménypofa-készletet, tokmánykulcsot és rögzítőcsavarokat is tartalmaz.

Műszaki ismertetés

A tokmány DIN 6350 szabvány szerint készül, öntöttvas házzal és edzett, köszörült pofavezetésekkel. A kiegyensúlyozott spiráltárcsa csökkenti a rezgéseket nagyobb fordulatszám mellett, miközben egyenletes szorítóerőt biztosít.

A 2M2 jelölés normál futáspontosságot jelent (DIN 6386, 2. pontossági osztály). A tokmány hengeres központfelfogatással készül, és kialakítása lehetővé teszi a homlokról vagy hátulról történő rögzítést, ami nagy rugalmasságot biztosít a gépre szerelés során. Az IUG sorozat több méretben készül, 80 mm-től egészen 500 mm átmérőig.

Felhasználási területek

• Hagyományos esztergagépek
• CNC esztergák
• Általános gépipari forgácsolás
• Egyedi alkatrészgyártás
• Sorozatgyártás
• Karbantartó műhelyek
• Szerszámgyártás
• Körasztalok
• Osztófejek
• Fémmegmunkáló üzemek

Előnyök

• Eredeti TOS IUG gyártmány
• DIN 6350 szabvány szerinti kivitel
• Öntvényházas kialakítás
• Standard 2M2 normál futáspontosság
• Homlokról és hátulról is rögzíthető
• Edzett és köszörült pofavezetések
• Kiegyensúlyozott spiráltárcsa
• Egyenletes szorítóerő
• Nagy üzembiztonság
• Belső és külső pofakészlettel szállítva

Gyakori kérdések (FAQ)

1. Mit jelent a 2M2 jelölés?
A 2M2 a TOS Standard kivitelét jelöli, amely normál futáspontosságú, és a DIN 6386 2. pontossági osztályának felel meg.

2. Milyen szabvány szerint készül a tokmány?
A tokmány a DIN 6350 szabvány szerint készül.

3. Miből készül a tokmányház?
Nagy szilárdságú öntöttvasból, amely kiváló merevséget és rezgéscsillapítást biztosít.

4. Hogyan rögzíthető a tokmány?
A kialakítás lehetővé teszi a homlokról és hátulról történő rögzítést, így különböző gépkonfigurációkhoz is alkalmazható.

5. Mit tartalmaz a szállítási csomag?
Egy belső keménypofa-készletet, egy külső keménypofa-készletet, tokmánykulcsot és rögzítőcsavarokat.
